KCI 120 Dplus

베어링이 내장되지 않은 절대 앵글 엔코더

  • 기능을 측정하는 이차 위치 추가
  • 최장 ±0.5 mm의 축방향 허용오차
  • 중공 관통 축 직경: ∅19 mm
  • 견실한 유도성 스캐닝
  • 최저 ±40"의 위치결정 정밀도
  • 1 048 576 positions/rev.
  • 최고 작동 온도: 115 °C
  • 인터페이스: EnDat
  • 하우징 직경 ≈ 81 mm

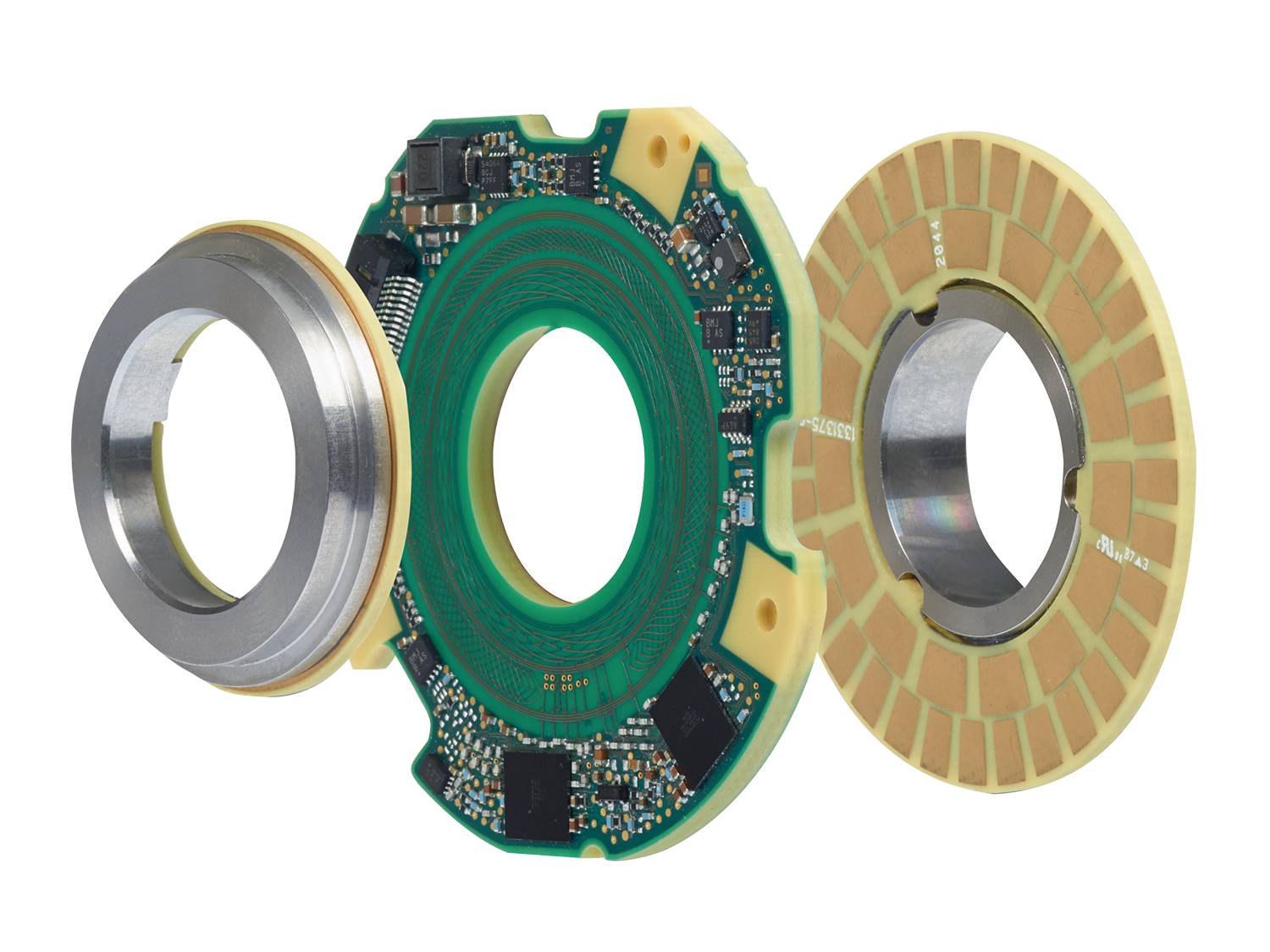

[Translate to Korean:] Absolutwertgeber KCI 120 Dplus ohne Eigenlagerung

견실한 설계

견실한 유도 스캐닝 방법을 사용하는 KCI 120 Dplus 로터리 엔코더는 오염 및 자장 저항이 매우 강합니다. 설계가 든든하므로 스테이터에는 최대 400 m/s², 로터에는 600m/s²의 높은 진동 하중이 허용됩니다.

2D 위치 측정

KCI 120 Dplus 시리즈 로터리 엔코더에는 엔코더 A의 경우 ±0.3 mm, 엔코더 B의 경우 ±0.5 mm의 넉넉한 탑재 허용오차가 있습니다. 원형 스케일은 모터 축에 프레스로 고정되며, 따라서 빠르고 쉽게 설치할 수 있습니다.

기능 안전성

이 시리즈의 로터리 엔코더는 기능 안전성 및 고장방지 기계적 연결로 사용할 수 있습니다. 엔코더는 SIL 3 안전성으로 애플리케이션에 통합되면 오동작을 최소화하는 동시에 공작기계의 안전한 작동을 지원합니다.

간결한 설계

KCI 120 Dplus 장치에는 단일 기기에 2개 로터리 엔코더가 있어서, 견실하고 극단적으로 컴팩트한 설계에 높은 신뢰성이 보장됩니다. 프로파일이 20 mm 정도로 낮기 때문에 좁은 설치공간에 아주 적합합니다.

연락처 – 영업

전자장비용 제품문의

+82 31 380 5200-3

info@heidenhain.co.kr
현지 대리점을 확인하십시오

KCI 120 Dplus 듀얼 엔코더: 모터 피드백과 위치 측정을 하나에서 수행

제품 변형

KCI 120 Dplus 시리즈는 스캐닝 장치눈금 디스크로 구성됩니다. 상세한 자문 지원은 전화나 이메일 또는 당사의 문의양식을 사용해 당사의 판매부서에 문의하기기 바랍니다.
귀사에게 필요한 다른 솔루션을 찾고 계십니까? 당사의 산업 개요에서 답을 찾을 수 있을 것입니다.

스캐닝 장치

눈금 디스크
